Les Paul 50er-Jahre-Verkabelung vs. Moderne Verkabelung – Was ist der Unterschied?

Perfekt, um mit nur einem Lautstärkeregler mühelos zwischen dem klassischen „Crunch“-Sound und gefühlvollen Cleansounds zu wechseln.

Die Vintage-Verkabelung einer Les Paul aus den 50er Jahren ist für viele der „Heilige Gral“.

Der technische Unterschied:

Es kommt alles auf die Reihenfolge der Klang- und Lautstärkeregler an. Bei der Verkabelung aus den 50er Jahren befinden sich die Klangregler nach den Lautstärkereglern.

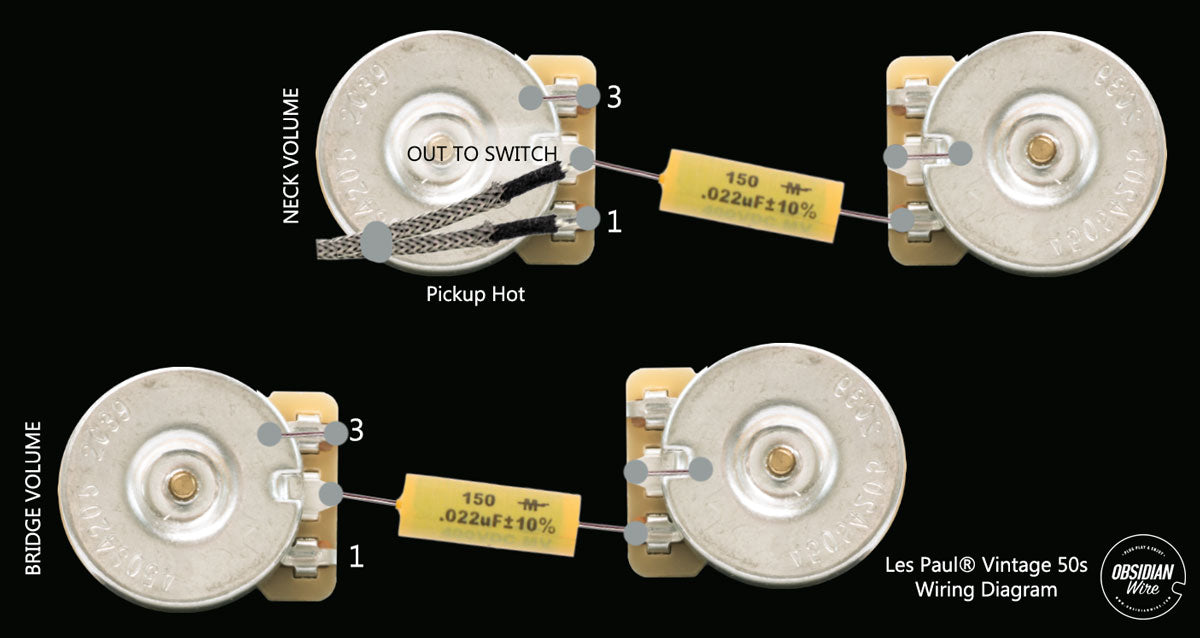

Vintage-Verkabelung für Lautstärkeregler aus den 50er Jahren

Anschluss 1: Eingang vom Pickup HOT
Anschluss 2: Ausgang zum Schalter + Klangregelung
Anschluss 3: An Masse / Rückseite des Potentiometers gelötet

Die Erdungsdrähte bzw. der äußere Drahtgeflecht im Vintage-Stil werden an die Rückseite des Topfes gelötet.

Der Unterschied für Sie:

Die Verkabelung im Stil der 50er Jahre ist die einfachste Möglichkeit, zwischen Clean- und Crunch-Sounds zu wechseln.

Stelle deinen Verstärker so ein, dass er bei etwa 7 auf dem Lautstärkeregler kurz vor der Verzerrung steht, die Klangregler auf 10. Dreh den Lautstärkeregler auf 10, um den Verstärker in die Verzerrung zu treiben, oder dreh ihn fast auf Null für cleane Sounds. Herrlich.

Der Haken: Die Klangregler beeinflussen die Lautstärke, wodurch es im Live-Einsatz schwieriger wird, den perfekten Sound zu finden. Klarheit bei geringerer Lautstärke ist zwar leichter zu erreichen als mit einer modernen 60er-Jahre-Verkabelung, aber nicht so präzise wie mit der stets klaren 60er-Jahre-Plus-/Treble-Bleed-Verkabelung.

Vorteile

• Sanfte Höhenabsenkung mit Lautstärkeregelung
• Einfach zwischen knusprig und sauber wechseln

Nachteile

• Die Klangregelung beeinflusst auch die Lautstärke.
• Nicht so flexibel anpassbar wie die Verkabelung der „60er Jahre Plus“.

Die Standardverkabelung, die in modernen Les Pauls verwendet wird – aber…

Diese Art von Verkabelung führt häufig zu einem starken Höhenabfall oder zu einem „matschigen“ Klang, wenn man den Lautstärkeregler zurückdreht.

Der technische Unterschied

Bei der modernen Les Paul-Verkabelung der 60er Jahre befindet sich die Klangregelung vor den Lautstärkereglern.

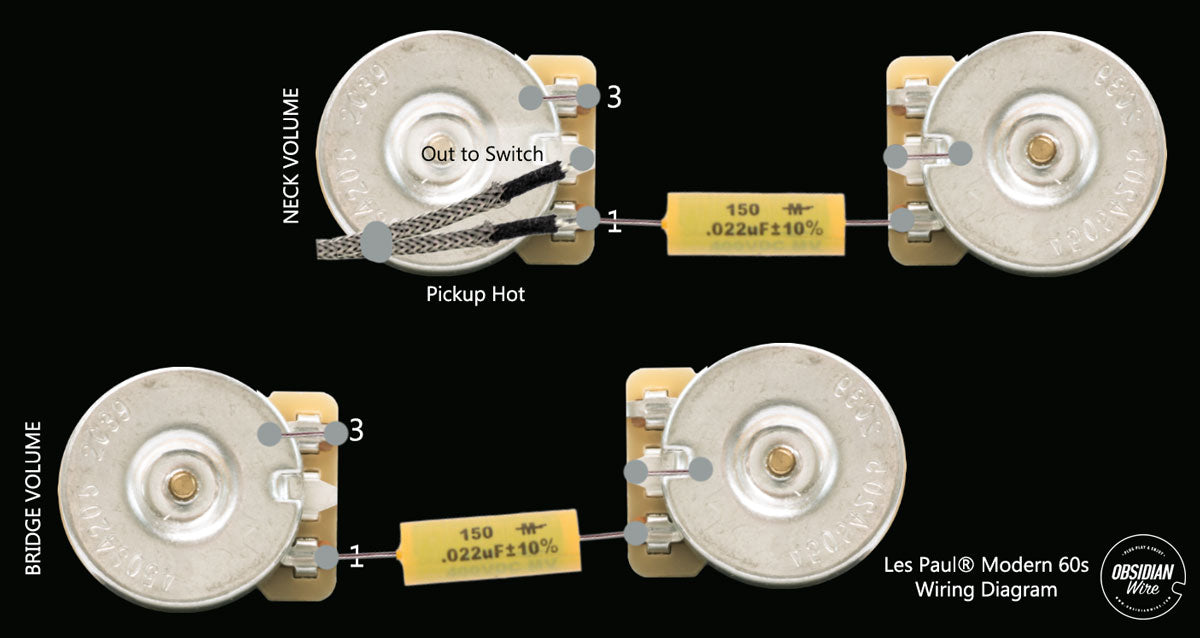

Moderne / 60er-Jahre-Verkabelung für Lautstärkeregler:

Anschluss 1: Eingang vom Tonabnehmer HOT + Klangregelung
Anschluss 2: Ausgang zum Schalter
Anschluss 3: An Masse / Rückseite des Potentiometers gelötet

Die Erdungsdrähte bzw. der äußere Drahtgeflecht im Vintage-Stil werden an die Rückseite des Topfes gelötet.

Der Unterschied für Sie:

Die moderne Verkabelung der 60er Jahre trennt die gegenseitige Beeinflussung von Klang- und Lautstärkeregler... fast.

Der Haken dabei: Es entsteht ein neues Problem, bei dem der Widerstand des Lautstärkereglers in Reihe mit der Kapazität des Kabels wirkt und so einen starken, unvermeidbaren Klangverlust verursacht. Die Folge: Dreht man die Lautstärke zurück, verliert man alle Höhen und die Klarheit des Klangs.

Vorteile

• Die Klangregelung hat keinen Einfluss auf die Lautstärke.

Nachteile

• Abrupter Höhenabfall mit Lautstärkeregelung
• Starker Lautstärkeabfall im oberen Bereich des Lautstärkereglers

Kristallklar bei jeder Lautstärke

Dies ist die ultimative Verkabelung für alle, die bei jeder Lautstärke kristallklaren Klang benötigen und gleichzeitig funktionale Klangregler zum Absenken der Höhen bei Bedarf beibehalten möchten.

Der technische Unterschied:

Die Verkabelung des Obsidian 60's Plus ähnelt der modernen 60er-Jahre-Verkabelung, beinhaltet aber zusätzlich eine Höhenabsenkung an jedem Lautstärkeregler.

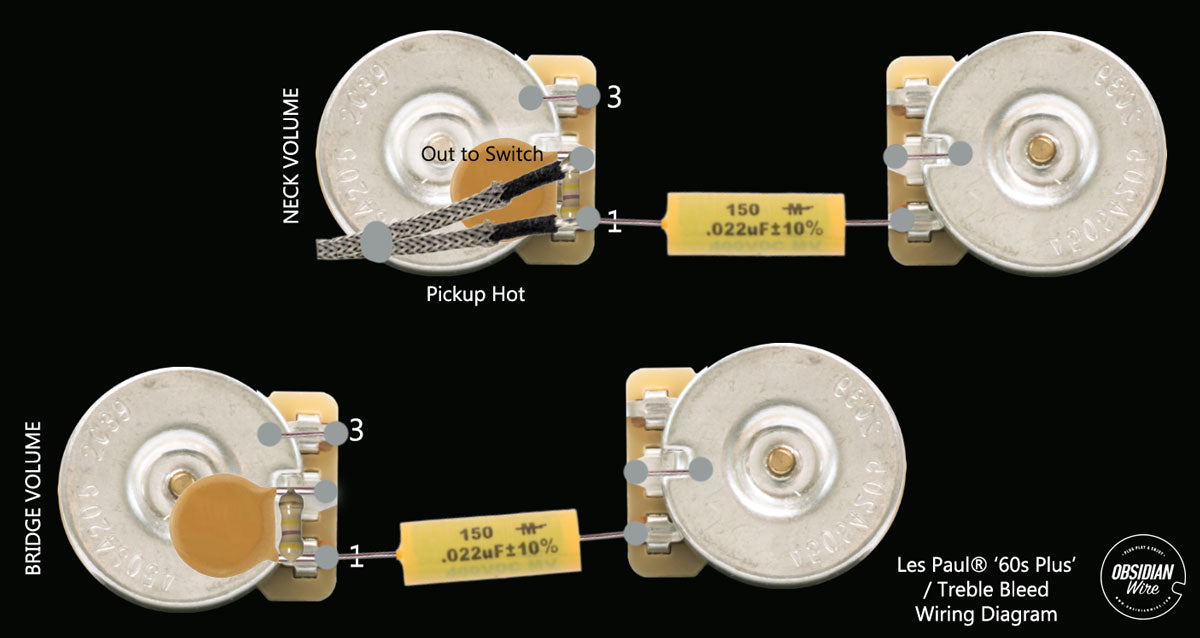

60er Jahre Plus Lautstärkeregler-Verkabelung

Anschluss 1: Eingang vom Pickup HOT + Klangregelung + Höhenabsenkung
Anschluss 2: Ausgang zum Schalter + Höhenüberblendung
Anschluss 3: An Masse / Rückseite des Potentiometers gelötet

Die Erdungsdrähte bzw. der äußere Drahtgeflecht im Vintage-Stil werden an die Rückseite des Topfes gelötet.

Der Unterschied für Sie

Diese Konfiguration bietet die größte Klarheit bei geringer Lautstärke und ist die vielseitigste der drei klassischen Les Paul-Schaltungsoptionen. Die Lautstärkeregler haben zudem den sanftesten Regelbereich von 1 bis 10, und die Klangregler verringern die Gesamtlautstärke nicht.

Der Haken an der Sache: Es ist nicht so einfach, fließend zwischen Clean- und Crunch-Sounds zu wechseln wie mit der Vintage-Verkabelung aus den 50er Jahren.

Vorteile

• Behält die Klarheit auch bei geringer Lautstärke bei.
• Sanftere Lautstärkeregelung
• Die Klangregelung hat keinen Einfluss auf die Lautstärke.

Nachteile

• Nicht so einfach zu verwenden wie die Verkabelung aus den 50er Jahren.
